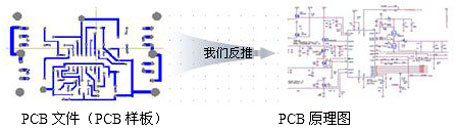

1.PCB反推原理图 反推PCB原理图,也被称为PCB文件返原理图或逆向原理图设计,原理图反推与正向设计恰好相反,它是指根据PCB文件反推原理图或者直接根据PCB板实物描绘原理图。以便于对产品进行技术解析。
北京东华国芯科技有限公司有多名专业的工程师,在逆向设计思路和方法技巧方面有着丰富的实力和经验,能进行板级电源完整性分析,可根据导出的技术文件逆向设计出走线清晰、布局合理的原理图。
我们反推原理图以芯片信号为线索展开,也就是先查明芯片用途,配合经验,根据信号流程对引脚信号名称进行标注,以功能分区域,清晰准确的表达出元器件之间的连接关系。我们非常注重原理图封装引脚与实物引脚的对应关系,注重三极管P/N极性及EBC的准确性,逐个分析逐层优化,适应常规设计思路和视觉习惯,可读性极强。
2.PCB清单制作
对于电子产品的完整仿制克隆来说,电子元件型号、参数的确定以及准确的BOM(元器件清单)的制作往往成为决定最终能否顺利量产的关键环节。因为只有依据完整的元器件清单才能实施物料的采购,才能保证后期电路板焊接与器件贴装的顺利进行。缺少BOM清单制作这一环节,或者这一环节出现问题,都将影响产品克隆的顺利实现。 BOM样式实例:
|
